Netzteil des µNet

Intro:

Diese Schaltung stammt prinzipiell aus dem Elektor-Formant aus den 70'ern und ist um den Standardspannungsregler µa723 aufgebaut. Die Schaltung, die ich aufgebaut habe kann dem Buch MSS2000 von Hajo Helmstedt entnommen werden. Die etwas einfachere Schaltung des originären Formant 1 befindet sich hier.

Es handelt sich um eine +15V 0V -15V Spannungsversorgung aus 2x 18V~. Nach Gleichrichtung und Siebung werden die Eingangspannungen des Trafos durch den µa723 geregelt und die Augangsspannungen +15V und -15V durch die Leistungstransistoren 2n3055 strommäßig aufgestockt (bis drei Ampère pro Seite).

Die Spannungen können an 31 Powerterminals für die Module abgenommen werden.


Platine der PSU:

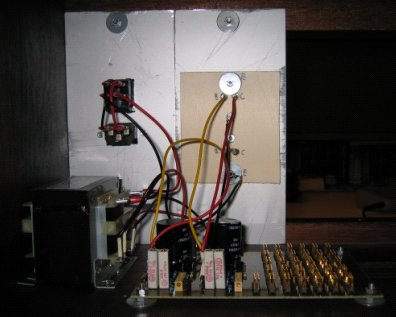

Eingebautes Netzteil:

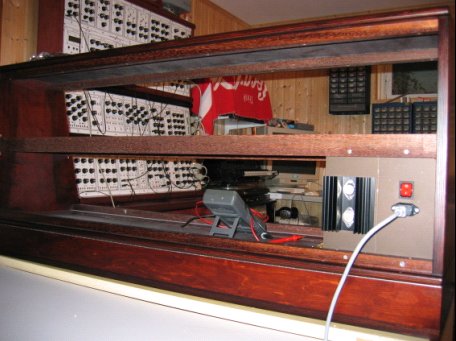

Rückseite µNet mit Netzschalter und Leistungstransistoren:




Nachbauhinweise:
Keine.
Bei Fragen oder Anmerkungen:
Mail to: Carsten Tönsmann
