Einleitung:
Das hier ist das zweite Hilfsmodul fuer mein Oberheim SEM Clone Projekt, ein passiver 1:4 Signalverteiler, teilweise mit Abschwaecher versehen. Dieses Modul wurde noetig, um die SEM interne Steuer- und Signal-Spannungs - Verteil-Mimik bereitzustellen, die ein als Modularsystem ausgefuehrter SEM Clone ja extern benoetigt, um genau so zu funktionieren wie ein originaler SEM.
Die Abschwaecher gibt es in einem originalen SEM tatsaechlich nicht. Die habe ich als generische Funktion dem Moog Modular - Konzept entnommen, welches ja auch ein dediziertes Attenuator-Modul vorsieht (siehe auch Moog System 55 Clone - Attenuator-Modul) - und das ist dann der Vorteil eines modularen Konzepts: Diese Manipulation von internen Signalen meines TSEM Clones kann das originale Oberheim SEM Modul naemlich nicht...

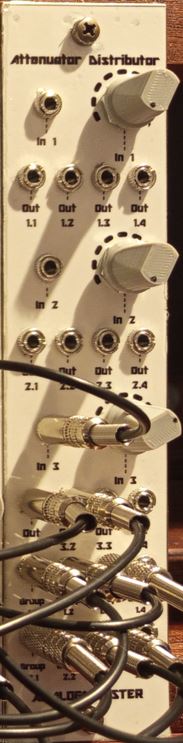

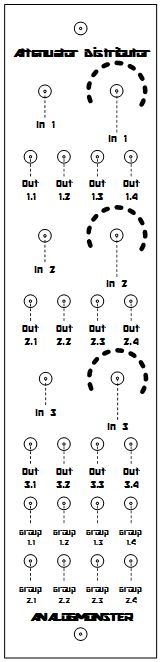

| Der Attenuator Distributor: | |
|
|
